ALU

•  Diana Carolina Riaño Azuero

Caroluna_unica2@hotmail.com

·         Alan  Yesid Puentes Blanco

alanpuentes1106@Hotmail.com

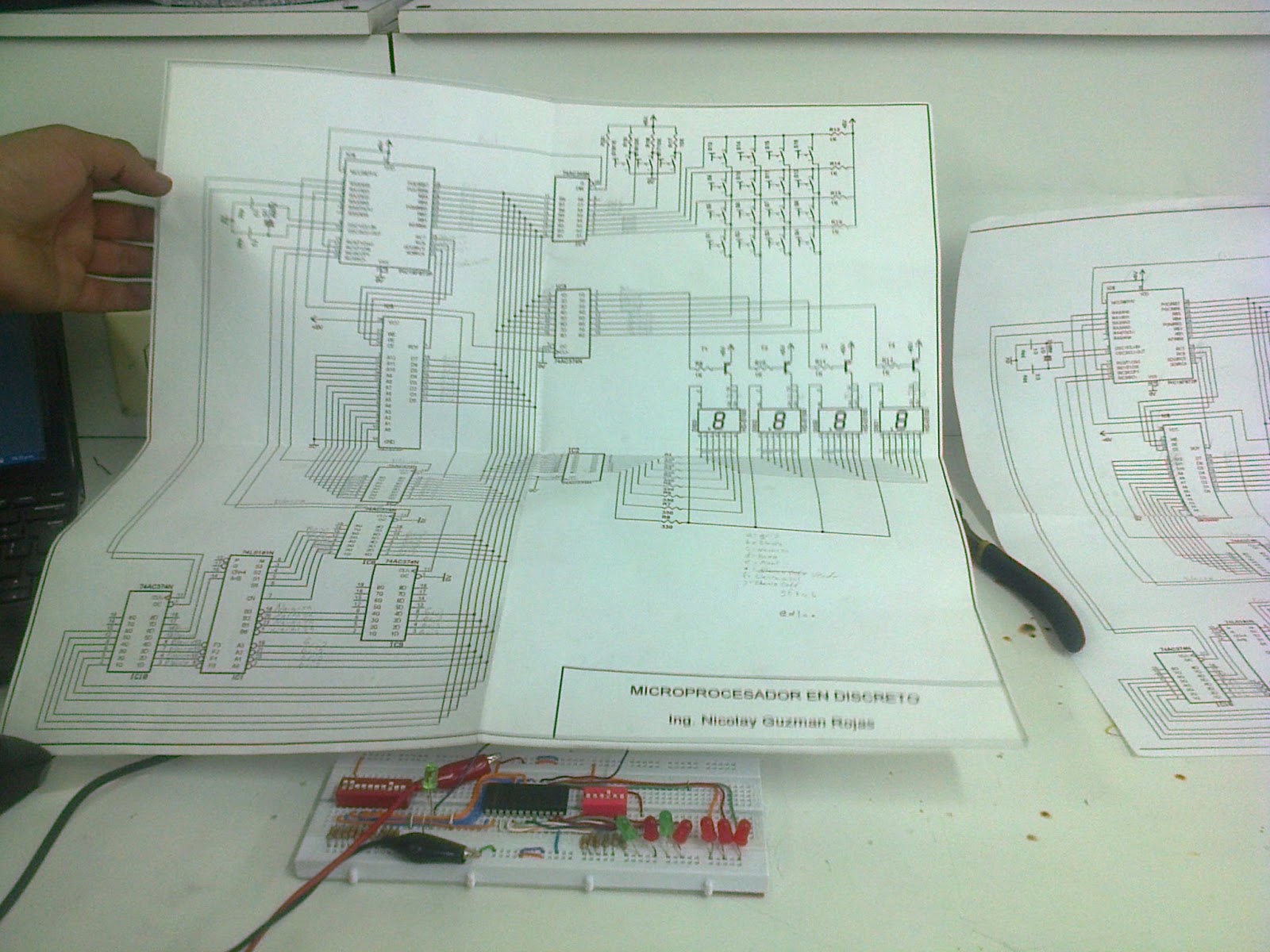

El 74181 es una unidad aritmético lógica bit slice implementada como un circuito integrado TTL de la serie 7400. Fue la primera ALUcompleta en un simple chip.¹ Fue utilizado como el núcleo aritmético/lógico en los CPU de muchos minicomputadores históricamente significativos y en otros dispositivos.

El 74181 representa un paso evolutivo entre los CPU de los años 1960, que fueron construidos usando puertas de lógica discretas, y los CPU o los microprocesadores en un simple chip de hoy. Aunque ya no es usado en productos comerciales, el 74181 es todavía una referencia en libros de textos sobre organización del computador y en papeles técnicos.

LABORATORIO 3 SEGUNDO CORTE

SEGUNDOS TRUNCAMIENTO 0-5 Y 0-9 EN LOS CONTADORES, EL DECO ES EL MISMO USADO EN LOS ANTERIORES LABORATORIOS, SE PROGRAMO LA CPLD SIN TENER RESULTADO EXITOSO Y SE ENCUENTRA LA FALLA EN UN TRUNCAMIENTO. LUEGO SE PROCEDE A RE-PROGRAMAR LA CPLD CON RESULTADO EXITOSO

LABORATORIO II SEGUNDO CORTE

LABORATORIO NUMERO 2 ... TRUNCAMIENTO EN 9 Y  CAMBIO DE PULSADOR POR RELOJ  A 1 HZ  CÓDIGO  VHDL SUMINISTRADO POR EL DOCENTE, OSCILADOR PIN 43 CPLD DE 12 MHZ.

LABORATORIO I SEGUNDO CORTE

LABORATORIO 1 CPLD PROGRAMADA FLIP-FLOP Y DECO 0-15

CONTADOR BINARIO 4 BITS

LOS CONTADORES BINARIOS EN SU MAYORIA MANEJAN  EL USO DE LOS FLIP-FLOPS Y DECODIFICADORES QUE DAN SUS SALIDAS GENERALMENTE PARA DISPLAYS.

Inicialmente se TRABAJO cada una de las ecuaciones y se simulo en el software livewire, sin embargo con el fin de disminuir costos y errores ya que es un montaje extenso, se hizo  el montaje utilizando flips flops 7476 y con la ayuda de la compuerta 7408 obtuvimos las salidas binarias de 4 bits, los pulsos de cambio(flancos) los manejamos apartir de un oscilador lm 555 en conexion astable,el decodificador que se necesitaba para que en el display 7 segmentos (ánodo común) se viese reflejado números 0 al 9 y luego salidas de letra A-F era de referencia 93-68 para este circuito se manejo su similiar 7447 con resultados favorables.

En el desarrollo de la simulación del circuito completo se presentaron algunos inconvenientes por lo extenso sin embargo se logró realizar completo y observar la basculación y el cambio de cada una de las señales con respecto al reloj y cada una de las señales.

DECODIFICADOR 7447

contador binario 4 bits

LABORATORIO # 2 LATCH Y FLIP FLOP

LATCH´S

     Descripción del comportamiento de los Latch.

Los Latch son circuitos electrónicos que son usados para almacenar información, con estos se puede almacenar un bit de información. Existen varios tipos y son:

Latch RS: No requiere una señal de reloj. Este es el más sencillo. Se construye realizando interconexión retroalimentada. La tabla de verdad para este tipo es:

S	R	Q
0	0	No Cambia
0	1	1
1	0	0
1	1	No Valido

En este caso si las dos entradas están en 1 el resultado es un estado no valido porque genera oscilaciones por lo tanto no es posible determinar el estado de Q.

Latch con Habilitador: En este caso adicional al circuito del latch RS encontramos el llamado habilitador y cuando está activo se cumple la tabla de verdad.

Latch D

Imagen del montaje de latch funcional

FLIP-FLOP´S

Los Flop Flop son unidades básicas los sistemas secuenciales, manejan dos estados y sirven para operaciones lógicas secuenciales, hay cuatro tipos los cuales son: RS, JK, T y D.

En los flip flop la diferencia más importante son el número de entradas las cuales a su vez afectan el estado binario.

Los flip Flop más básicos con los RS y a partir de este se construyen los otros 3. Los RS tienen dos salidas Q y –Q y dos entradas reset y set.

Los tipo JK el funcionamiento de estos es similar a los RS, la principal diferencia es que este no tien un estado invalido. En este encontramos una entrada adicional y es la del clock. En esta practica observamos el comportamiento de este tipo de flip flop en el cual observamos como se realiza la basculación.

LABORATORIO #1 COMPUERTAS TTL CMOS

·         Diana Carolina Riaño Azuero

Caroluna_unica2@hotmail.com

·         Alan  Yesid Puentes Blanco

alanpuentes1106@Hotmail.com

En este laboratorio aplicamos muchos de los conocimientos adquiridos en la materia  Digitales y Laboratio I donde realizamos múltiples practicas relacionadas con el manejo de las compuertas de la familia TTL. Con respecto al manejo de las compuertas TTL buscamos trabajar con la 7400 ya que esta no requiere de una configuración especial como si lo requiere la 7401 al ser  esta  una compuerta de colector abierto la cual requiere de una conexión de una resistencia adicional.

Con este laboratorio buscamos mejorar y ampliar nuestros conocimientos con respecto al manejo y funcionamiento de las compuertas de la familia CMOS en este caso en especial estamos trabajando con la compuerta NAND 4011.

COMPUERTAS LÓGICAS NAND TECNOLOGÍA TTL

COMPUERTAS LÓGICAS NAND TECNOLOGÍA TTL
